輻射騷擾主要是指能量以電磁波的形式由源發射到空間，或能量以電磁波形式在空間傳播的現象。輻射騷擾是電磁兼容的重要內容，也是測試最不容易通過且最難整改的項目。輻射騷擾超標的產品可能引起周圍裝置、設備或系統性能降低，干擾信息技術設備或其他電子產品的正常工作，并對人體造成一定危害。手機是我們平時接觸最多的電子設備，其輻射騷擾已越來越引起技術工程人員和測試人員的關注。大多情況下，對于手機CE認證中輻射騷擾測試超標，一般會圍繞機殼，端口，電路或線纜進行整改，然而輻射測試超標的因素遠不止于此。下面我們通過一個實例，去了解一個我們平時在整改過程中不太會關注的因素—就是手機電池電量。

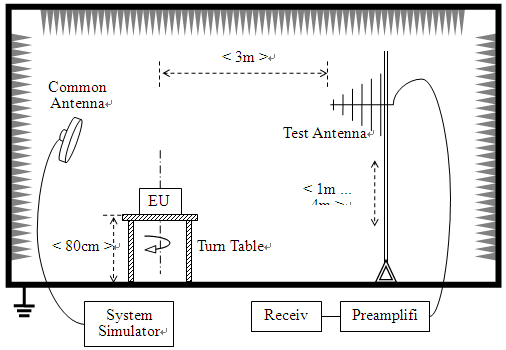

   近期我們接到一個手機做輻射騷擾摸底測試的案子，測試模式為手機連接充電器并與綜合測試儀建立通信連接，測試過程中充電器上電，手機其他功能和軟件處于關閉。我們分別在手機電量為10%，50%，90%，85%，5%和100%時進行輻射騷擾測試，六種情況下除手機電量不同外，其他條件保持不變，測試場景布置如下：

具體測試步驟如下：

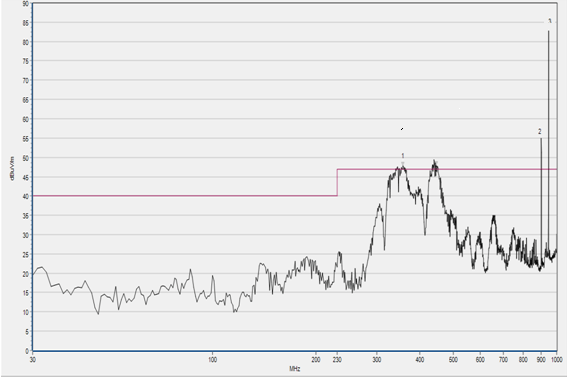

1. 當手機電池電量為10%時，其輻射騷擾測試結果Fail，測試數據如下：

（Plot A：圖中2，3號頻點屬于正常通信上下行頻率，依據標準被豁免）

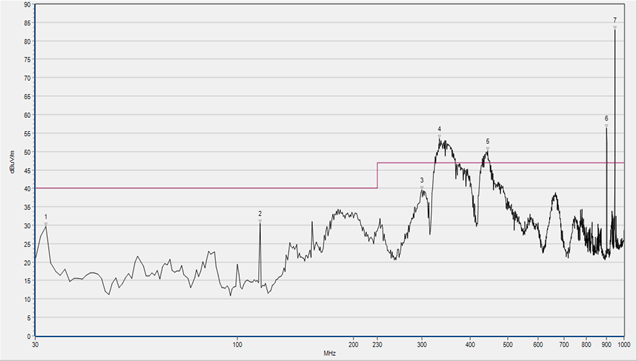

2. 當手機電池電量為50%時，其輻射騷擾測試結果Fail，測試數據如下：

（Plot B：圖中6，7號頻點屬于正常通信上下行頻率，依據標準被豁免）

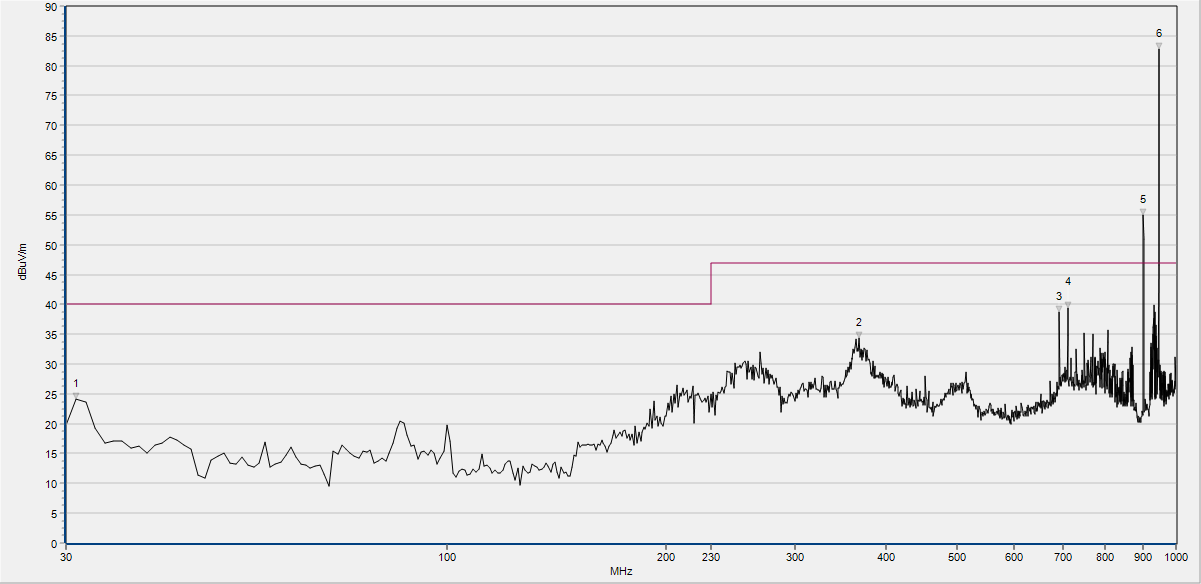

3. 當手機電池電量為90%時，其輻射騷擾測試結果pass，測試數據如下：

（Plot C：圖中6，7號頻點屬于正常通信上下行頻率，依據標準被豁免）

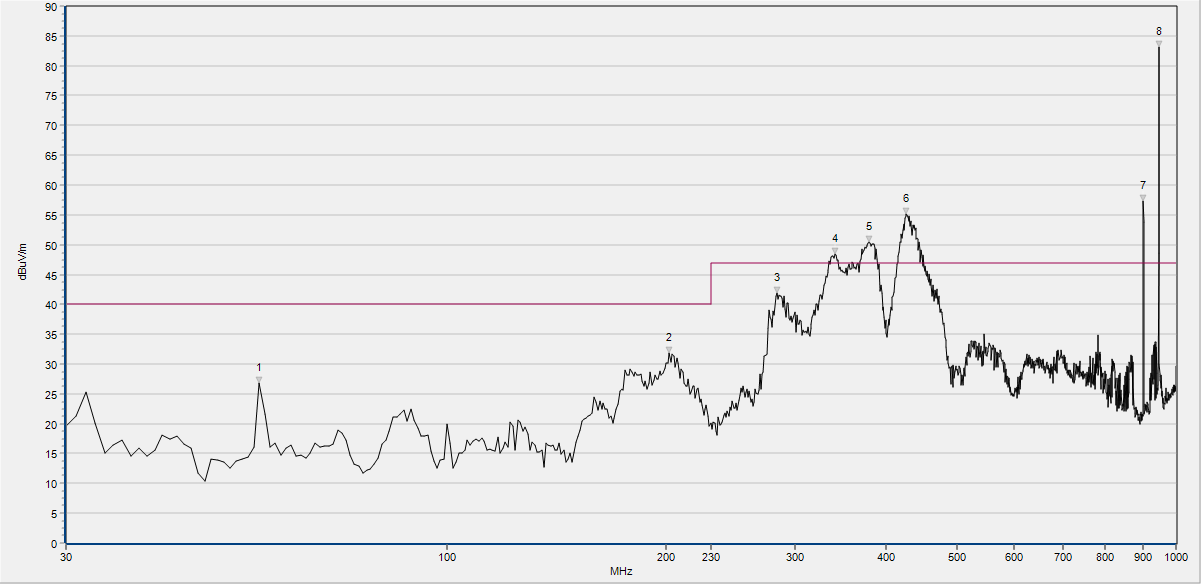

4. 當手機電池電量為85%，發現其輻射騷擾測試結果Fail，測試數據如下：

（Plot D：圖中7，8號頻點屬于正常通信上下行頻率，依據標準被豁免）

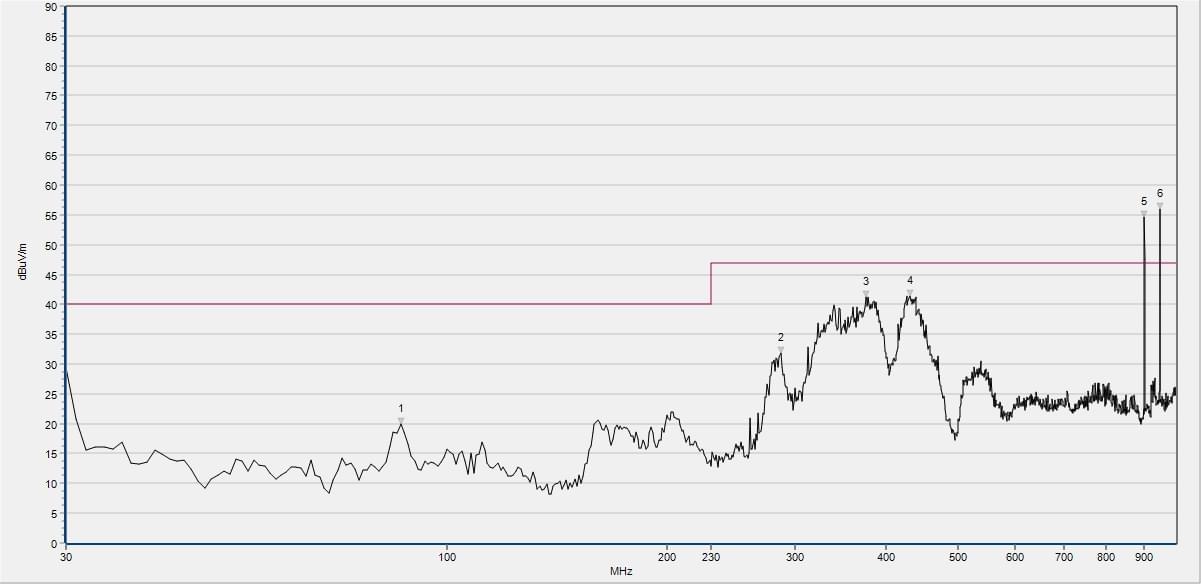

5. 當我們將手機電池電量為5%（手機能正常工作的最低電量），發現其輻射騷擾測試結果pass，測試數據如下：

（Plot E：圖中5，6號頻點屬于正常通信上下行頻率，依據標準被豁免）

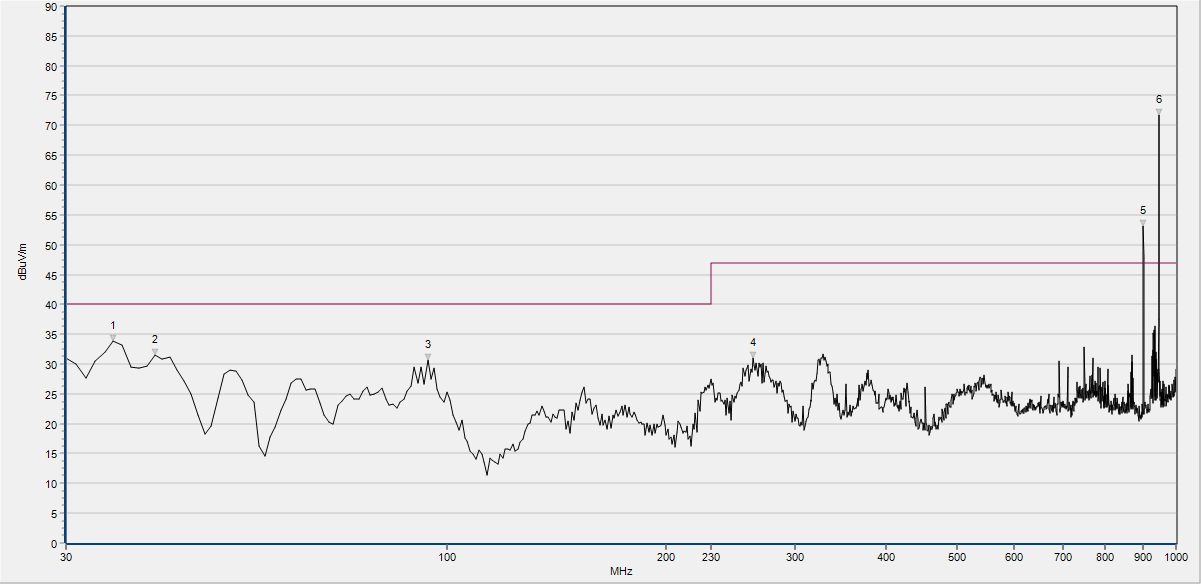

6. 當我們將手機電池電量為100%，發現其輻射騷擾測試結果pass，測試數據如下：

（Plot F：圖中5，6號頻點屬于正常通信上下行頻率，依據標準被豁免）

    由上述六組數據，不難看出手機電量不同，其輻射騷擾測試結果也不同。歸納起來，當手機趨近或處于飽和電壓或虧電狀態時，其輻射騷擾水平越低；飽和電壓或虧電狀態其輻射騷擾水平最低。這是什么原因呢？
    原來一般手機充電有以下幾個過程：
    過程一  低電壓預充電模式――針對電池電壓過低的一種激活式充電；
    過程二  全速充電模式――或稱恒流充電模式，對電壓正常的電池以設計所允許的最大充電電持續充電；
    過程三  涓流充電模式――或稱恒壓充電模式，當電池電壓達到或接近飽和電壓（一般為4.20V時，控制充電電壓保持恒定，逐漸減小充電電流；
    過程四  脈沖充電模式――也是一種恒壓控制充電模式，在恒流充電模式后就會進入這種脈沖的恒壓控制充電模式；
    過程五  充電截止模式。
        當手機電池電量為5%以下時，手機處于低電壓預充電模式，這種激活式充電的電流相對較小，在充電電壓不變的情況下，功率較小，因而產生的輻射騷擾水平較低；當手機電池電量為10%—85%時，手機處于全速充電模式，充電電流達到最大，在充電電壓不變的情況下，功率最大，因而產生的輻射騷擾水平最高；當手機電池電量為90%以上時，手機處于涓流充電模式，這時電池電壓趨于飽和電壓，充電電流逐漸減小，在充電電壓不變的情況下，功率減小，因而產生的輻射騷擾水平減小；當手機電池電量為100%時，手機處于充電截止模式，充電電流最小，在充電電壓不變的情況下，功率最小，因而產生的輻射騷擾水平也最低。原文轉自：摩爾檢測
